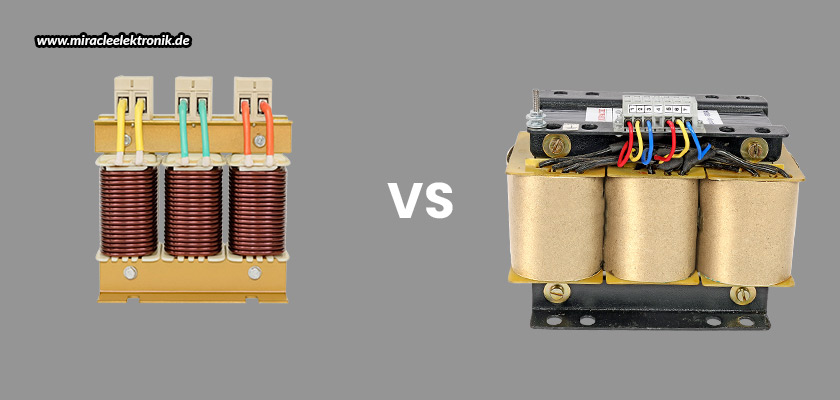

Geschirmte Vs. Ungeschirmte Transformatoren – Überlegungen Zur Elektromagnetischen Verträglichkeit

Transformatoren spielen eine wesentliche Rolle in elektrischen und elektronischen Systemen, indem sie Spannungsumwandlung, Isolation und Energieübertragung ermöglichen. Während viele Aspekte wie Spannungswerte, Stromkapazitäten und Effizienz im Fokus stehen, ist es ebenso wichtig, elektromagnetische Interferenz (EMI) zu berücksichtigen. EMI kann empfindliche Elektronik stören, die Signalintegrität beeinträchtigen und möglicherweise gegen regulatorische Standards verstoßen. Für Ingenieure, Designer und Systemintegratoren, die EMI reduzieren und gleichzeitig optimale Leistung gewährleisten möchten, ist das Verständnis der Unterschiede zwischen geschirmten und ungeschirmten Transformatoren entscheidend. Dieser Blog behandelt die Grundlagen von EMI in Leistungstransformatoren, unterscheidet zwischen geschirmten und ungeschirmten Designs, betont wichtige Anwendungen und bietet Hinweise zur Auswahl des geeignetsten Transformators für Ihr System.

Verständnis elektromagnetischer Interferenzen in Transformatoren

Elektromagnetische Interferenz (EMI) bezieht sich auf unerwünschte elektromagnetische Signale, die die Funktion elektrischer Geräte stören oder verzerren können. In Transformatoren entsteht EMI hauptsächlich durch Streufluss, Schalttransienten und Systemoberwellen. Transformatoren arbeiten nach dem Prinzip der elektromagnetischen Induktion, bei dem ein Wechselstrom in der Primärwicklung ein Magnetfeld im Kern erzeugt, das wiederum eine Spannung in der Sekundärwicklung induziert. Nicht der gesamte magnetische Fluss bleibt im Kern; ein Teil kann in die Umgebung „auslaufen“ und unerwünschte Spannungen in benachbarten Schaltungen induzieren, was zu EMI führt. Die Schwere dieser Interferenz wird von Kernbauart, Wicklungsanordnung, Lasttyp, Schaltverhalten, physikalischer Positionierung in der Nähe empfindlicher Elektronik und Erdungs- oder Abschirmmethoden beeinflusst. Übermäßige EMI kann zu Audio-Störungen, Signalverzerrung, Kommunikationsfehlern und sogar zur Nichteinhaltung regulatorischer Standards führen, was die Bedeutung eines effektiven EMI-Managements bei der Transformatorenkonstruktion unterstreicht.

Geschirmte Transformatoren

Abgeschirmte Transformatoren nutzen sowohl elektrostatische als auch magnetische Abschirmungen, um elektromagnetische Störungen (EMI) zu reduzieren. Typischerweise besteht die Abschirmung aus einer leitfähigen Schicht, die häufig aus Kupfer oder Aluminium gefertigt ist und zwischen den Primär- und Sekundärwicklungen oder um den Transformatorkern herum angeordnet ist.

Funktionsweise abgeschirmter Transformatoren

Abgeschirmte Transformatoren mindern Störungen durch den Einsatz elektrostatischer und magnetischer Abschirmungen. Eine leitfähige Barriere zwischen den Primär- und Sekundärwicklungen blockiert effektiv Hochfrequenzstörungen, während ein ferromagnetisches Gehäuse oder Lamellen streuende Magnetfelder absorbiert. Das Erdung der Abschirmung schafft einen niederohmigen Weg für EMI, wodurch verhindert wird, dass diese benachbarte Schaltungen beeinträchtigen, und eine konsistente, zuverlässige Leistung gewährleistet wird.

Vorteile abgeschirmter Transformatoren

Der Einsatz abgeschirmter Transformatoren verringert EMI erheblich und unterstützt Geräte dabei, die Vorschriften der IEC, FCC und CISPR einzuhalten. Sie verbessern die Signalintegrität in empfindlichen elektronischen und Kommunikationssystemen, schützen nahegelegene Geräte vor Störungen und bieten zuverlässige Leistung in Umgebungen mit hoher Dichte oder gemischten Signalen. Diese Vorteile machen sie unverzichtbar für Anwendungen, die präzisen und stabilen Betrieb miteinander verbundener Geräte erfordern.

Häufige Anwendungen

Abgeschirmte Transformatoren eignen sich besonders für Umgebungen, in denen EMI die Leistung gefährden könnte. Sie finden Anwendung in Audiogeräten zur Eliminierung von Brummen, in medizinischen Geräten für präzise Diagnosen, in Kommunikations- und Netzwerkgeräten zur Wahrung der Datenintegrität und in industriellen Steuerungssystemen, um störungsfreien Betrieb sicherzustellen – insbesondere in Szenarien, in denen Zuverlässigkeit und Signalgenauigkeit entscheidend sind.

Unabgeschirmte Transformatoren

Unabgeschirmte Transformatoren verlassen sich auf eine präzise Wicklungsanordnung, lamellierte Kerne und physischen Abstand, um EMI zu kontrollieren und eine zufriedenstellende Leistung in Szenarien mit minimalen Störungen sicherzustellen.

Wie unabgeschirmte Transformatoren EMI kontrollieren

Unabgeschirmte Transformatoren steuern EMI hauptsächlich über ihr Design, anstatt auf Abschirmungen angewiesen zu sein. Methoden wie verschachtelte oder bifilare Wicklungen helfen, den Streufluss zu verringern, während lamellierte Kerne Wirbelströme und streuende Magnetfelder reduzieren. Eine geeignete physische Anordnung, einschließlich des Einhaltens von Abstand zu empfindlichen Schaltungen, mindert zusätzlich Störungen und ermöglicht es nahegelegenen elektronischen Geräten, zuverlässig zu funktionieren, ohne signifikant von abgestrahltem oder geleitetem Rauschen beeinflusst zu werden.

Vorteile unabgeschirmter Transformatoren

Unabgeschirmte Transformatoren sind kostengünstig und einfach herzustellen, wodurch sie ideal für Anwendungen mit begrenztem Budget sind. Sie sind kompakter und leichter als ihre abgeschirmten Pendants, was sie perfekt für platzbeschränkte Installationen macht. Obwohl ihre EMI-Unterdrückung moderat ist, liefern diese Transformatoren in Umgebungen mit minimalen Störungen eine zufriedenstellende Leistung und bieten ein praktisches Gleichgewicht zwischen Funktionalität, Größe und Wirtschaftlichkeit.

Häufige Anwendungen

Unabgeschirmte Transformatoren werden in Situationen eingesetzt, in denen EMI kein großes Problem darstellt. Sie finden sich häufig in Energieverteilungssystemen, industriellen Transformatoren, universellen AC-Adaptern und Beleuchtungssystemen. Auch Motorsteuerungen profitieren von ihrem einfachen und kompakten Design. Eine richtige Positionierung und grundlegendes EMI-Management gewährleisten einen stabilen Betrieb, selbst ohne spezielle Abschirmungsschichten.

Geschirmt vs. ungeschirmt: Vergleichende Überlegungen

EMI-Unterdrückung – Geschirmte Transformatoren bieten exzellente EMI-Unterdrückung, reduzieren Interferenzen in empfindlichen elektronischen Geräten erheblich, während ungeschirmte Transformatoren nur moderate bis geringe EMI-Kontrolle bieten, hauptsächlich abhängig von Wicklung und Layout.
Kosten – Geschirmte Transformatoren sind aufgrund zusätzlicher Abschirmlagen und komplexerem Design in der Regel teurer, während ungeschirmte Transformatoren budgetfreundlich sind.
Größe und Gewicht – Aufgrund der Abschirmmaterialien sind geschirmte Transformatoren üblicherweise etwas größer und schwerer, während ungeschirmte kompakter und leichter sind, ideal für platzbeschränkte Installationen.
Anwendungen – Geschirmte Transformatoren werden in medizinischen Geräten, Audiosystemen, Telekommunikation und anderen EMI-empfindlichen Geräten eingesetzt, während ungeschirmte Transformatoren eher für allgemeine Stromversorgung, industrielle Systeme, Beleuchtung und Motorsteuerungen geeignet sind.
Compliance – Geschirmte Transformatoren erfüllen leichter EMI-Standards wie IEC, FCC und CISPR, während ungeschirmte Transformatoren möglicherweise zusätzliche Filter oder Designanpassungen benötigen.
Designkomplexität – Das Design geschirmter Transformatoren ist komplexer und umfasst Abschirmung, Erdung und Layout-Optimierung, während ungeschirmte Transformatoren ein einfacheres Design aufweisen, das sich hauptsächlich auf Wicklungstechniken und Kernwahl konzentriert.

Schlüsselbotschaft: Anwendungen, die empfindlich auf EMI reagieren, benötigen in der Regel geschirmte Transformatoren aufgrund ihrer überlegenen Interferenzunterdrückung und Fähigkeit, regulatorische Standards zu erfüllen. Ungeschirmte Transformatoren können für kosten- oder robustheitsorientierte Umgebungen geeignet sein, sofern EMI durch Layout, Abstand oder externe Filterungen kontrolliert wird. Letztlich hängt die Entscheidung von der Balance zwischen EMI-Anforderungen, Kosten und regulatorischer Einhaltung ab.

Praktische Überlegungen bei der Auswahl des richtigen Transformators

Bei der Auswahl zwischen geschirmten und ungeschirmten Transformatoren sollten Sie die folgenden Punkte beachten.

EMI-Empfindlichkeit des Systems: Bewerten Sie, wie tolerant nahegelegene Schaltungen gegenüber EMI sind. Geräte wie Audio-, Medizin- und Kommunikationssysteme sind sehr empfindlich, während industrielle Motoren oder Beleuchtungskreise weniger betroffen sind.
Regulatorische Compliance: Standards wie IEC 61558, CISPR 32, FCC Part 15 oder lokale EMI-Vorschriften können verlangen, dass Transformatoren spezifische Emissionsgrenzen einhalten. Geschirmte Designs erleichtern die Einhaltung.
Platz- und Gewichtsbeschränkungen: Aufgrund zusätzlicher Lagen sind geschirmte Transformatoren in der Regel etwas größer und schwerer. Für kompakte oder tragbare Anwendungen könnten ungeschirmte Transformatoren bevorzugt werden, wenn EMI auf andere Weise gemanagt wird.
Kostenüberlegungen: Die Designkomplexität und die Materialien geschirmter Transformatoren führen zu höheren Kosten. Budgeteinschränkungen können die Entscheidung beeinflussen, ob eine geschirmte Variante notwendig ist.
Nähe zu empfindlichen Geräten: Wenn der Transformator in der Nähe von Mikrocontrollern, Kommunikationsschaltungen oder medizinischen Sensoren installiert wird, ist Abschirmung stark zu empfehlen.

Die Auswahl zwischen geschirmten und ungeschirmten Transformatoren ist entscheidend für die Kontrolle elektromagnetischer Interferenzen (EMI). Geschirmte Transformatoren schützen empfindliche Elektronik, medizinische Geräte, Audiosysteme und Telekommunikationsausrüstung, während ungeschirmte Versionen kompakt und kosteneffizient für allgemeine Anwendungen sind. Designer müssen die Empfindlichkeit des Systems, regulatorische Vorgaben, Platzbeschränkungen und Kosten abwägen. Mit geeigneter Platzierung und Maßnahmen zur Störungsminimierung gewährleisten beide Typen zuverlässige Leistung. Die kundenspezifisch entwickelten Leistungstransformatoren von Miracle Electronics bieten langfristige Zuverlässigkeit für industrielle, kommerzielle und medizinische Anwendungen, liefern konsistente Leistung und minimieren elektromagnetische Interferenzen, um optimale Funktionalität in anspruchsvollen Umgebungen sicherzustellen.
