Transformatoren bilden das Rückgrat moderner elektrischer Systeme. Sie ermöglichen eine effiziente Spannungsanpassung, sorgen für galvanische Trennung und gewährleisten eine sichere sowie zuverlässige Energieverteilung. Obwohl sie oft als passive Komponenten betrachtet werden, sind Transformatoren verschiedenen transienten elektrischen Ereignissen ausgesetzt, die ihre Leistung und Lebensdauer beeinflussen können. Eines der bedeutendsten – und zugleich häufig missverstandenen – Phänomene ist der Einschaltstrom von Transformatoren. Dabei handelt es sich um einen kurzzeitigen, aber sehr hohen Stromstoß, der beim Einschalten eines Transformators auftritt. Wird dieses Phänomen nicht richtig verstanden und beherrscht, kann es zu Fehlfunktionen von Schutzsystemen, mechanischer Belastung und vorzeitigem Transformatorversagen kommen. Dieser ausführliche Leitfaden erläutert die Ursachen, Auswirkungen und Maßnahmen zur Begrenzung des Einschaltstroms und bietet praxisnahe Einblicke zur Steigerung der Zuverlässigkeit elektrischer Energiesysteme.

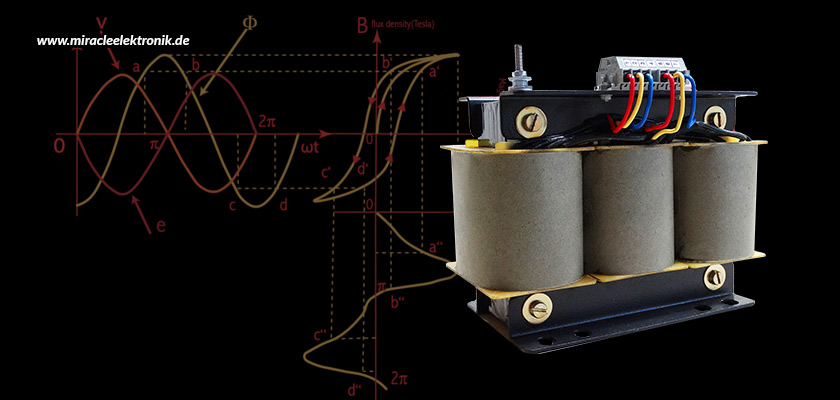

Was ist der Einschaltstrom eines Transformators?
Der Einschaltstrom bezeichnet den anfänglichen Stromstoß, der unmittelbar nach dem Einschalten in einen Transformator fließt. Dieser Strom kann das Fünf- bis Fünfzehnfache des Nennstroms bei Volllast erreichen und in besonderen Fällen sogar darüber hinausgehen. Obwohl dieser Stromstoß nur wenige Netzperioden oder Sekunden anhält, kann er erhebliche Auswirkungen auf das elektrische System haben. Wichtig ist, dass es sich beim Einschaltstrom nicht um einen Fehlerstrom handelt, sondern um ein natürliches Ergebnis des magnetischen Verhaltens des Transformatorkerns während der Einschaltphase.
Transformatoren arbeiten nach dem Prinzip der elektromagnetischen Induktion, bei dem Energie von der Primär- auf die Sekundärseite übertragen wird. Beim Einschalten muss sich zunächst der magnetische Fluss im Kern aufbauen, um die Kopplung zwischen den Wicklungen herzustellen. Die an die Primärwicklung angelegte Wechselspannung erzeugt ein Magnetfeld im Kern. Trifft der Einschaltzeitpunkt ungünstig auf eine vorhandene Restmagnetisierung im Kern, kann sich der magnetische Fluss kurzfristig verdoppeln. Dies führt zu einer starken Erhöhung des Magnetisierungsstroms – dem sogenannten Einschaltstrom. Dieser ist unsymmetrisch, stark verzerrt und weist hohe Oberschwingungsanteile auf. Mit der Stabilisierung des magnetischen Flusses klingt der Strom exponentiell ab, meist innerhalb weniger Netzperioden bis zu einigen Sekunden, abhängig von der Größe des Transformators und den Netzbedingungen.
Wichtige Einflussfaktoren auf den Einschaltstrom
Mehrere Faktoren beeinflussen die Höhe und das Verhalten des Einschaltstroms.
- Transformatorgröße und -konstruktion
Große Transformatoren verfügen über größere Kerne, die beim Einschalten einen höheren Magnetisierungsstrom benötigen. Dadurch sind sie anfälliger für hohe Einschaltstromspitzen. Auch das Kernmaterial, die Bauform (Kern- oder Manteltransformator) sowie das Vorhandensein kleiner Luftspalte beeinflussen die Stärke des Einschaltstroms.
- Restmagnetismus
Nach dem Abschalten verbleibt häufig ein Restmagnetismus im Kern. Wird der Transformator erneut eingeschaltet und die angelegte Spannung hat die gleiche Richtung wie der vorhandene Restfluss, kann der Kern sehr schnell in Sättigung geraten. Diese rasche Sättigung verursacht einen besonders hohen Einschaltstrom, der ein Vielfaches des Nennstroms betragen kann.
- Schaltzeitpunkt innerhalb der Spannungswelle
Der Einschaltzeitpunkt in Bezug auf die Wechselspannungswelle ist entscheidend. Ein Einschalten nahe dem Nulldurchgang der Spannung führt in der Regel zu einem geringeren Einschaltstrom, während ein Einschalten im Bereich der Spannungsspitze den höchsten Stromstoß verursacht. Moderne Umspannwerke nutzen daher oft punktgenaue Schalttechnik (Point-on-Wave Switching), um den Einschaltzeitpunkt optimal zu wählen.
- Netzimpedanz und parallele Transformatoren
Auch die Eigenschaften des speisenden Netzes haben Einfluss. Eine geringe Netzimpedanz ermöglicht sehr hohe Momentanströme und damit größere Einschaltstromspitzen. Werden mehrere Transformatoren gleichzeitig eingeschaltet, können sich deren Einschaltströme überlagern und zusätzliche Belastungen sowie Fehlauslösungen von Schutzgeräten verursachen.
Auswirkungen des Einschaltstroms
Obwohl der Einschaltstrom nur kurzzeitig auftritt, können seine Auswirkungen erheblich sein.
- Beeinträchtigung der Netzqualität und Oberschwingungen
Der Einschaltstrom enthält einen hohen Anteil an zweiten Oberschwingungen, die sich im Netz ausbreiten können. Diese kurzzeitigen Verzerrungen können empfindliche elektronische Geräte stören und harmonikbasierte Schutzrelais irritieren.
- Spannungseinbrüche im Netz
Der hohe Strombedarf während der Einschaltphase kann lokale Spannungseinbrüche verursachen. Besonders empfindliche Verbraucher wie medizinische Geräte, Rechenzentren oder automatisierte Produktionsanlagen können auf diese kurzzeitigen Spannungsschwankungen mit Fehlfunktionen oder Neustarts reagieren.
- Mechanische Belastung der Wicklungen
Die hohen elektromagnetischen Kräfte, die durch den Einschaltstrom entstehen, führen zu Vibrationen und mechanischen Spannungen in den Wicklungen. Wiederholte Belastungen dieser Art können langfristig die Isolierung schädigen und die Lebensdauer des Transformators verkürzen.
- Fehlauslösungen von Schutzsystemen
Da der Einschaltstrom einem Kurzschlussstrom ähneln kann, kommt es häufig zu unnötigen Auslösungen von Leistungsschaltern oder Relais. Besonders Differenzialschutzrelais reagieren empfindlich auf diese Stromspitzen und benötigen daher spezielle Oberschwingungsblockierungen, um Fehlauslösungen zu vermeiden.
Maßnahmen zur Begrenzung des Einschaltstroms
Die Reduzierung des Einschaltstroms ist entscheidend für den Schutz von Transformatoren und die Stabilität des gesamten Systems.
- Optimierung des Transformator-Designs
Bereits bei der Konstruktion können Maßnahmen zur Reduzierung des Einschaltstroms getroffen werden. Der Einsatz moderner Kernmaterialien, optimierte Wicklungsanordnungen und gezielte Luftspalte im Kern helfen, eine tiefe Sättigung zu vermeiden. Besonders bei toroidalen Transformatoren für Audio- oder Medizintechnik werden solche Designverbesserungen häufig eingesetzt.
- Gesteuertes Einschalten
Eine der effektivsten Methoden ist das gesteuerte Einschalten über speziell entwickelte Leistungsschalter. Durch das Schließen des Schalters nahe dem Nulldurchgang der Spannung wird der magnetische Fluss sanft aufgebaut, wodurch der Einschaltstrom deutlich reduziert wird. Diese Technik ist in modernen Hochspannungsanlagen weit verbreitet.
- Vorwiderstände oder Vorschaltdrosseln
Bei großen Leistungstransformatoren können temporär Vorwiderstände oder Drosseln in Serie geschaltet werden, um den anfänglichen Stromstoß zu begrenzen. Nach dem Abklingen des Einschaltstroms werden diese Komponenten wieder aus dem Stromkreis entfernt.
- Zeitlich versetztes Einschalten
In Anlagen mit mehreren Transformatoren kann ein sequentielles Einschalten helfen, Überlagerungen von Einschaltströmen zu vermeiden. Durch das zeitlich gestaffelte Zuschalten wird das Netz entlastet und das Risiko von Schutzabschaltungen reduziert.
- Einsatz von Einschaltstrombegrenzern
Für kleinere und mittlere Anwendungen stehen spezielle Einschaltstrombegrenzer zur Verfügung, etwa NTC-Thermistoren oder elektronische Strombegrenzer. Diese Lösungen sind besonders geeignet für USV-Systeme, medizinische Geräte und kompakte Verteiltransformatoren.
Der Einschaltstrom von Transformatoren ist ein normales, aber potenziell störendes Phänomen. Wird er nicht kontrolliert, kann er zu Fehlauslösungen von Schutzsystemen, mechanischer und thermischer Belastung, Spannungseinbrüchen und einer verkürzten Lebensdauer des Transformators führen. Durch ein fundiertes Verständnis der Ursachen und den Einsatz geeigneter Maßnahmen zur Begrenzung des Einschaltstroms lässt sich die Zuverlässigkeit elektrischer Systeme deutlich erhöhen. Für Ingenieure, die neue Anlagen planen oder bestehende Systeme modernisieren, bieten maßgeschneiderte Leistungstransformatoren von Miracle Electronics eine zuverlässige Lösung. Sie sind darauf ausgelegt, Einschaltstromeffekte zu minimieren und langfristige Betriebssicherheit in industriellen, medizinischen und kommerziellen Anwendungen zu gewährleisten.
